TK-MC 系列插卡式多屏宝，是专为超大分辨率拼接场景打造的专业设备，核心优势在于集成插卡式设计与 HDBaset 输出功能：​
灵活设计与便捷连接：采用插卡式结构，搭配定制 HDBaset 输出接口，可直接通过网线连接投影等设备的 HDBaset 接收端，无需复杂布线；​
核心功能双突破：既能实现超大分辨率画面的点对点拼接，又能同步解决远距离信号传输问题；​
降低用户成本：无需额外采购 HDMI 延长器，仅需一套集中供电的 HDBaset 集成设备，即可同时满足拼接与远距离传输需求，兼顾实用性与经济性。
品牌 TuuKoo
13826582720
产品详情主要功能

     简介：

     TK-MC 系列插卡式HDBaset多屏宝，是专为超大分辨率拼接场景打造的专业设备，核心优势在于集成插卡式设计、HDBaset 输出与超大分辨率多屏宝于 一体，满足高效拼接与传输需求：

     主要功能：

  • 一台机器实现多屏宝点对点超大分辨率拼接功能和HDBaset远距离传输功能；

  • 单机可定制2至32点对点超大分辨率拼接，如4x4拼接可以实现7680x4320@60HZ超大分辨率显示；

  • 定制HDBaset 70米或者100米远距离无损传输，画面无失真、无延时、真实自然；

  • 内置POC供电技术，接收端不连接电源适配器也可以正常工作；

  • 插卡式设计，可根据需求灵活搭配输入和输出模块和便于后续技术持；

  • 只需要一个220V集中供电，即可满足多个多屏宝和多个HDBaset延长器的供电；

  • 解决机柜上摆放多个多屏宝和多个延长器而引起机柜杂乱的和多个电源适配器占用多个排插的问题，使机柜更加整齐有序；

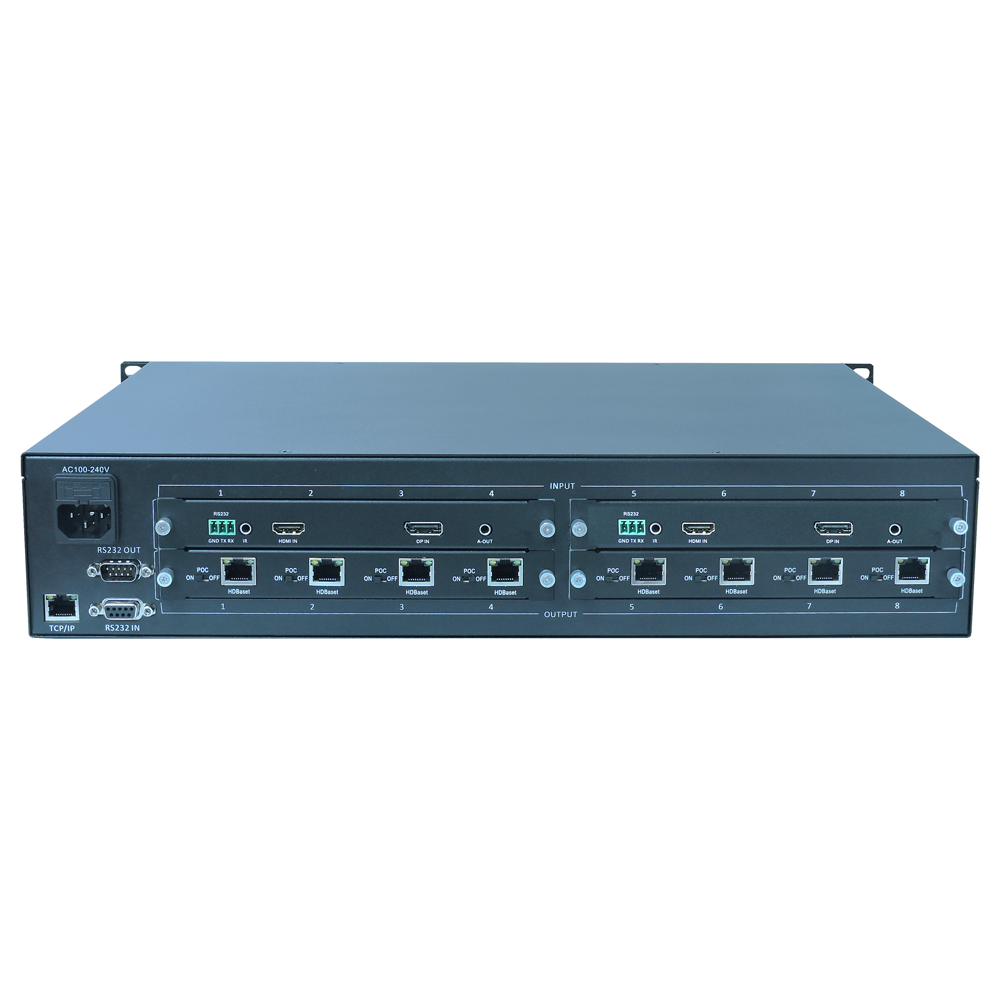

  • 可选配2U机箱（最大8路输出）、3U机箱（最大16路输出）、6U机箱（最大32路输出）；

  1. 灵活设计与便捷连接：

  2. 采用插卡式结构，在实现点对点超大分辨率拼接的同时再实现 HDBaset 输出，可直接通过网线连接投影等设备的 HDBaset 接收端，无需复杂布线；单张输入卡支持 4 屏以内任意拼接模式。

  • 1x3模式：最高5760x1080/1200@60HZ;

  • 1×4模式：最高 7680×1080/1200@60Hz；

  • 2x1模式 ：最高1920x2160/2400@60HZ;

  • 2x2模式：最高3840x2160/2400@60HZ;

  • 3x1模式：最高1920x3240/3600@60HZ;

  • 4×1模式：最高 1920×4320 / 4800@60Hz

  1. 核心功能双突破（性能升级）：

  2. 既能通过拼接功能生成超大分辨率画面，又可经 HDBaseT 输出模块直连投影机接收端，同步实现 “超大分辨率拼接 + 70 米 / 100 米远距离传输”，无需额外依赖其他传输设备；


  1. 降本增效双优势：

  2. 成本优化：无需额外采购 HDMI 延长器发送端，一套集中供电的 HDBaset 集成设备即可满足拼接与传输需求；

  3. 机柜简化：对比传统方案（多台多屏宝 + 多套延长器），TK-MC 一机集成双功能，大幅缩减机柜占用空间，同时提升系统稳定性与整体美观度。

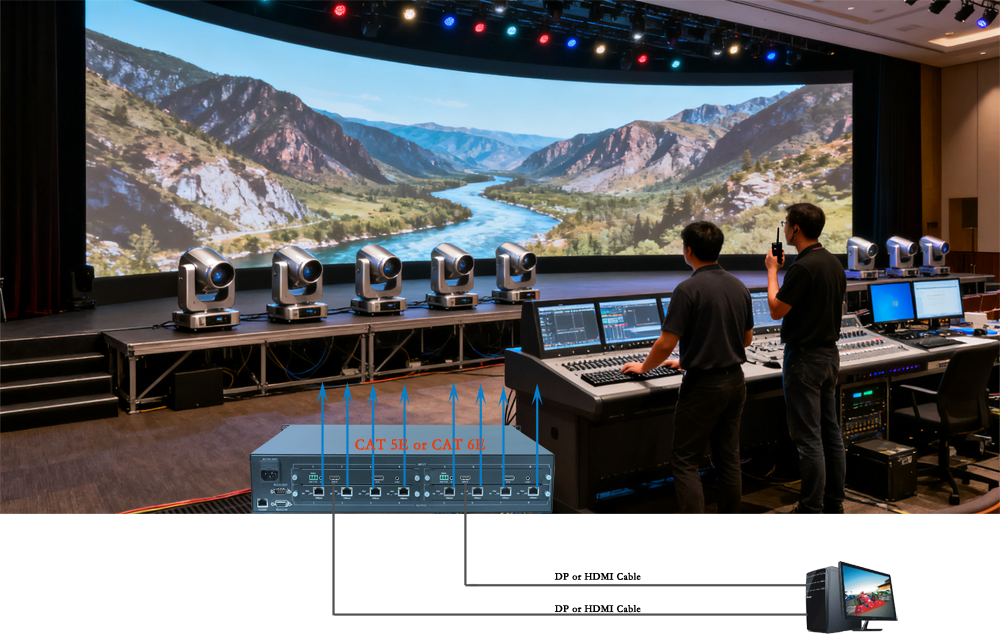

参考拓朴图：





  • 一台机器实现多屏宝点对点超大分辨率拼接功能和HDBaset远距离传输功能；

  • 单机可定制2至32点对点超大分辨率拼接，如4x4拼接可以实现7680x4320@60HZ超大分辨率显示；

  • 定制HDBaset 70米或者100米远距离无损传输，画面无失真、无延时、真实自然；

  • 内置POC供电技术，接收端不连接电源适配器也可以正常工作；

  • 插卡式设计，可根据需求灵活搭配输入和输出模块和便于后续技术持；

  • 只需要一个220V集中供电，即可满足多个多屏宝和多个HDBaset延长器的供电；

  • 解决机柜上摆放多个多屏宝和多个延长器而引起机柜杂乱的和多个电源适配器占用多个排插的问题，使机柜更加整齐有序；

  • 可选配2U机箱（最大8路输出）、3U机箱（最大16路输出）、6U机箱（最大32路输出）；
