集中供电多格式HDBaset HDMI延长器 TK-MC系列

产品介绍
TK-MC是一款支持多种格式信号互转并集中供电的插卡式图像处理平台，最大支持 16路输入、16路输出,支持各种信号互相转换。

• 输入模块：支持HDMI、DVI、HDBaseT、8K多屏宝、VGA、SDI；

• 输出模块：支持HDMI、带3.5mm音频的HDMI、DVI、HDBaseT、VGA；

• 信号转换：所有输入信号均可灵活转换为不同格式输出

核心优势

• 单机箱+单电源，即可集成多种信号转换，避免机柜内多个转换器及电源适配器带来的安装与管理困扰。

• 采用无矩阵信号交换CPU模块设计，相比矩阵切换器大幅降低整体成本。

• 支持8K多屏宝输入→HDBaseT输出，可直接连接投影机HDBaseT接收端，实现超大分辨率拼接与信号转换。

功能特点

• 模块化设计，单卡4路插卡结构，最高支持 16路多格式信号转换

• 输入支持HDMI、DVI、HDBaseT、8K多屏宝、VGA、SDI

• 输出支持HDMI（含3.5mm音频）、DVI、HDBaseT、VGA

• 统一电源输入，减少适配器数量，简化布线，让机柜更整洁

• 兼容多屏宝拼接信号输入，可转换为HDBaseT输出，实现超大分辨率拼接与远距离传输

• 标准2U机箱 → 支持最多8路信号转换

• 标准3U机箱 → 支持最多16路信号转换

• 以更低成本实现多格式信号互转，有效降低整体系统建设与使用成本

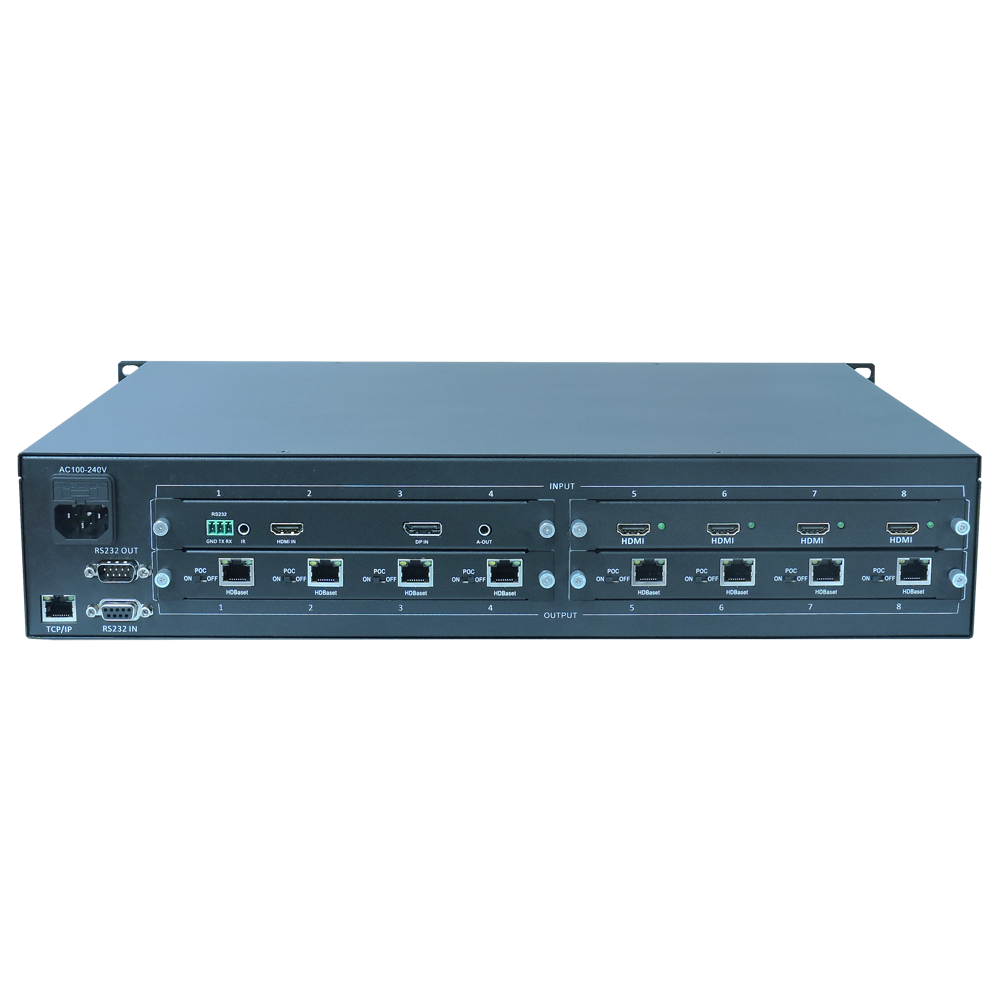

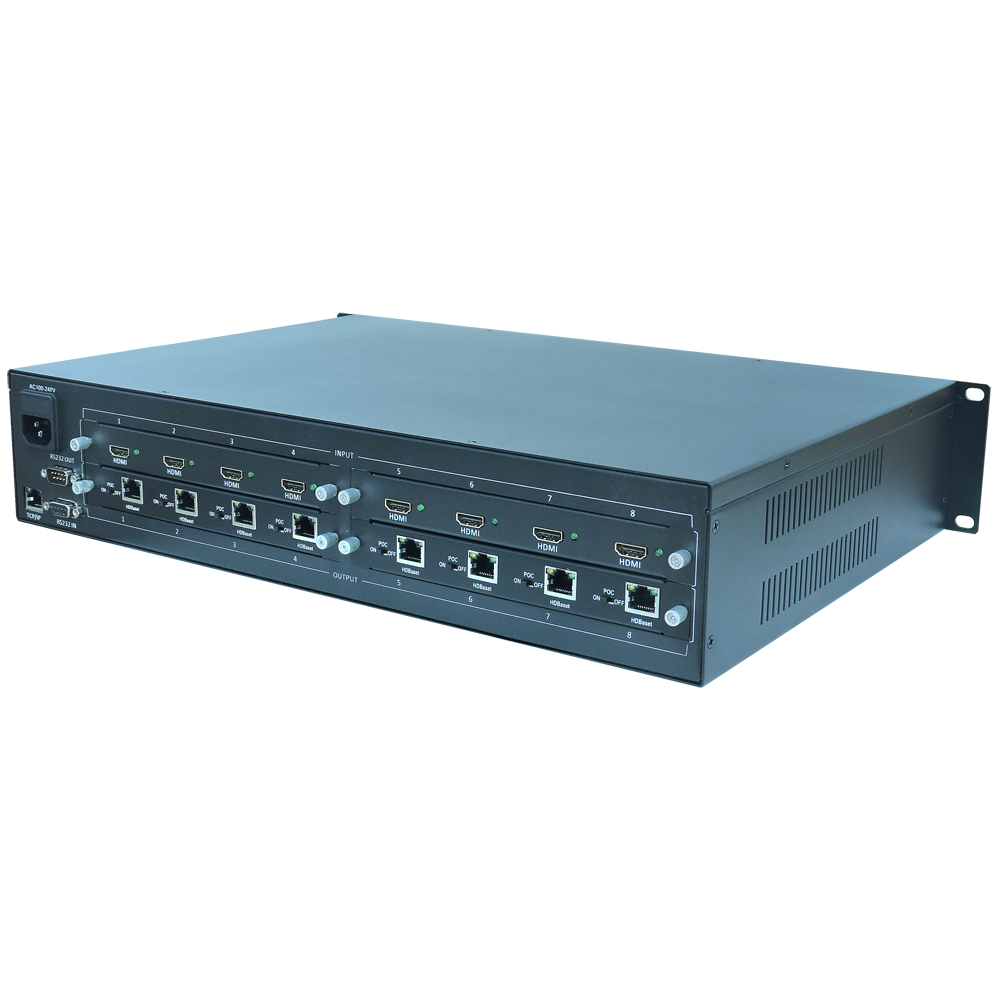

接口示意图

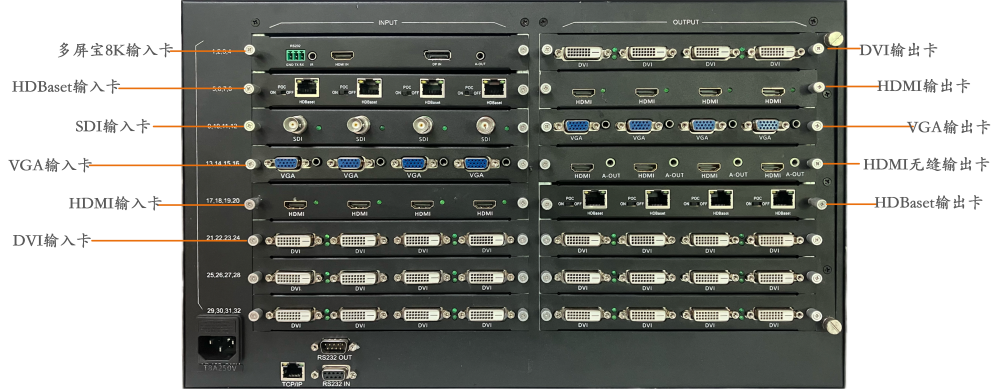

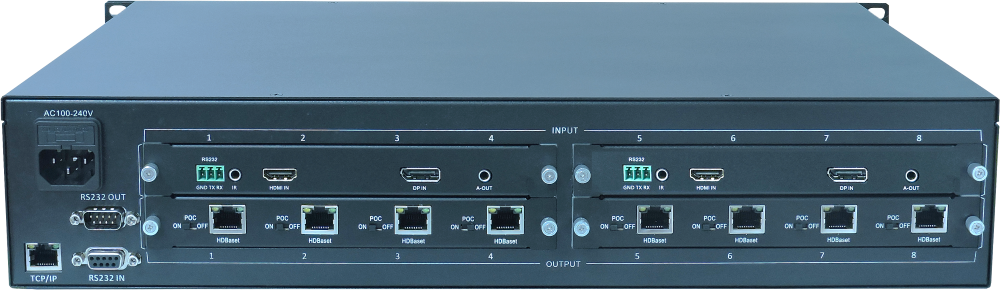

以下为可以进行转换的输入及输出接口插卡模块：

产品应用

应用于多屏宝

多拼接模式支持:单张多屏宝输入卡可支持 4屏以内任意拼接模式，并输出超大分辨率：

• 1x2模式：最高3840x1080/1200@60HZ;

• 1x3模式：最高5760x1080/1200@60HZ;

• 1×4模式：最高 7680×1080/1200@60Hz；

• 2x1模式 ：最高1920x2160/2400@60HZ;

• 2x2模式：最高3840x2160/2400@60HZ;

• 3x1模式：最高1920x3240/3600@60HZ;

• 4×1模式：最高 1920×4320 / 4800@60Hz;




  远距离传输：

  通过多屏宝的拼接功能生成超大分辨率画面，经 HDBaseT 输出模块可直接连接投影机接收端，实现超大分辨率拼接 + 70米/100米远距离传输。

机柜简化优势：
相比传统方案（需要多台多屏宝+多套延长器），TK-MC 一机集成拼接与传输，大幅简化机柜空间，提升系统稳定性与美观度。

应用于其它各种普通信号的互相转换

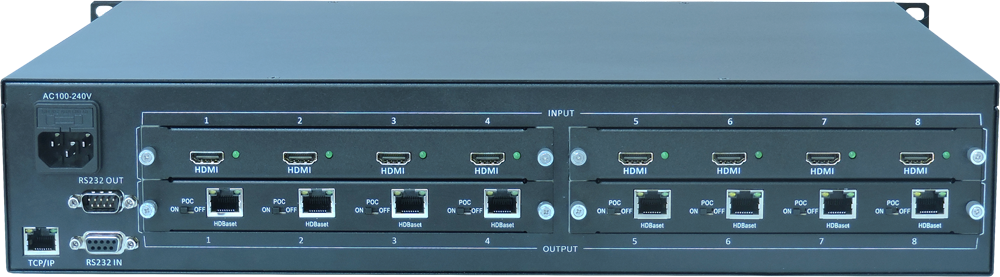

不同的输入模块可灵活转换为任意输出模块，实现多种信号格式的无缝对接。如下图所示：HDMI 转换为 HDBaseT
