TK-RT90 HDMI信号90度旋转器

多种不同截图模式

    TK-RT90支持多种灵活的旋转截图模式，满足不同场景下的个性化显示需求，包括：

       ü    自动识别黑边并截取：智能检测输入信号中的黑边区域，自动截取有效画面，实现满屏显示。

        ü    标准截图：按照预设比例，截取画面中心区域，保持图像比例不变。

       ü    旋转后等比例完整显示：在图像旋转后，保持原图等比例完整显示，避免画面裁剪。

       ü    拉伸显示：将图像旋转90度，不做截图和缩放处理，实现图像铺满显示。

1、智能黑边

     TK-RT90支持智能黑边识别功能，能够自动检测图像主体周围的黑色区域，并精准抠出有效画面，满屏显示于电视或其他显示设备上，确保画面完整且无变形。

该功能兼容各种信号源输入，包括手机、平板、电脑、安卓播放盒等设备，无需手动调整，真正实现即插即用的高效体验。

2、标准截图

      在不启用黑边识别功能时，TK-RT90默认从输入图像中心区域按照9:16比例进行截图，并将该区域完整显示至电视机、投影机等显示设备上。

显示过程中，图像保持原始比例，不拉伸、不变形，确保画面自然流畅。

3、等比例显示模式

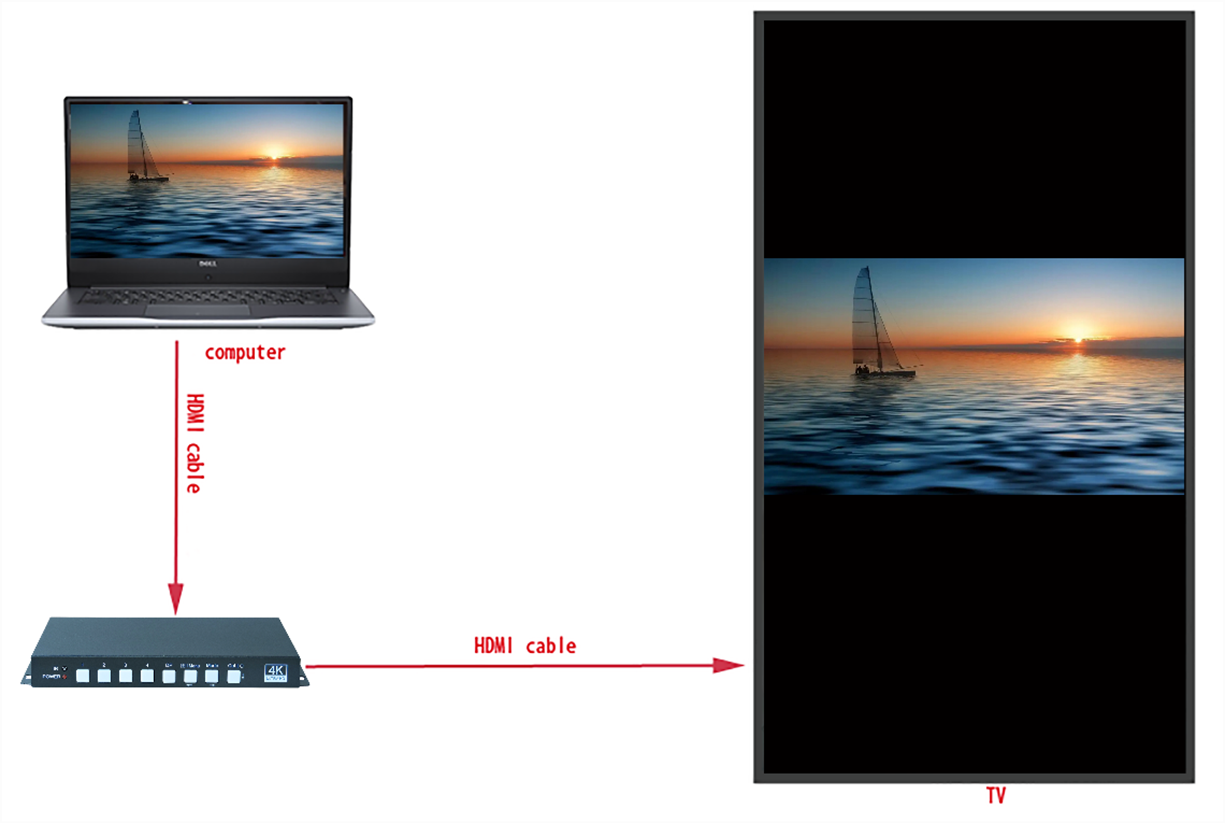

   TK-RT90在进行图像旋转（90°/180°/270°）处理时，能够完整保留输入信号的全部显示内容，确保画面等比例缩放，既不变形也不拉伸。

在旋转后的显示过程中，为了适配显示设备比例，屏幕上方和下方会出现适量黑边，以保证图像内容的完整性和自然性。

4、拉伸显示

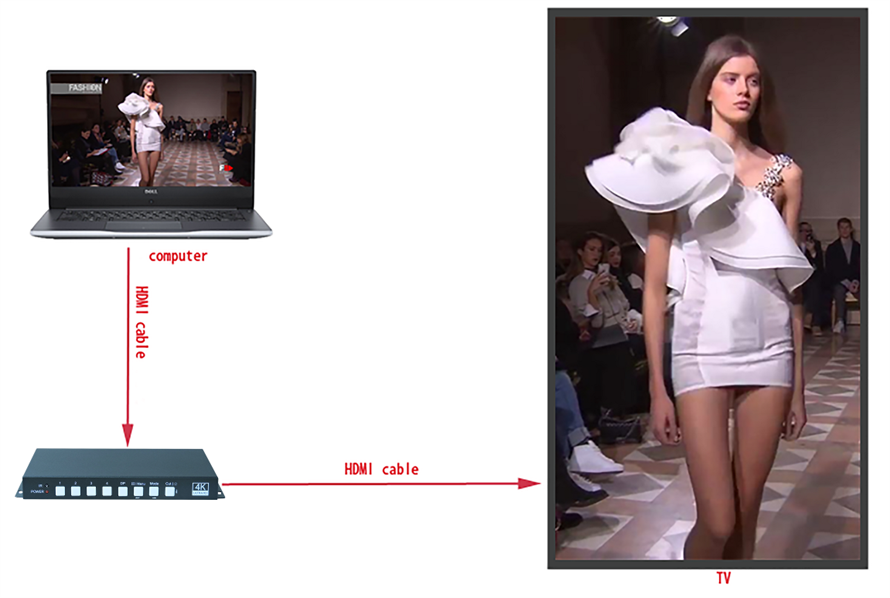

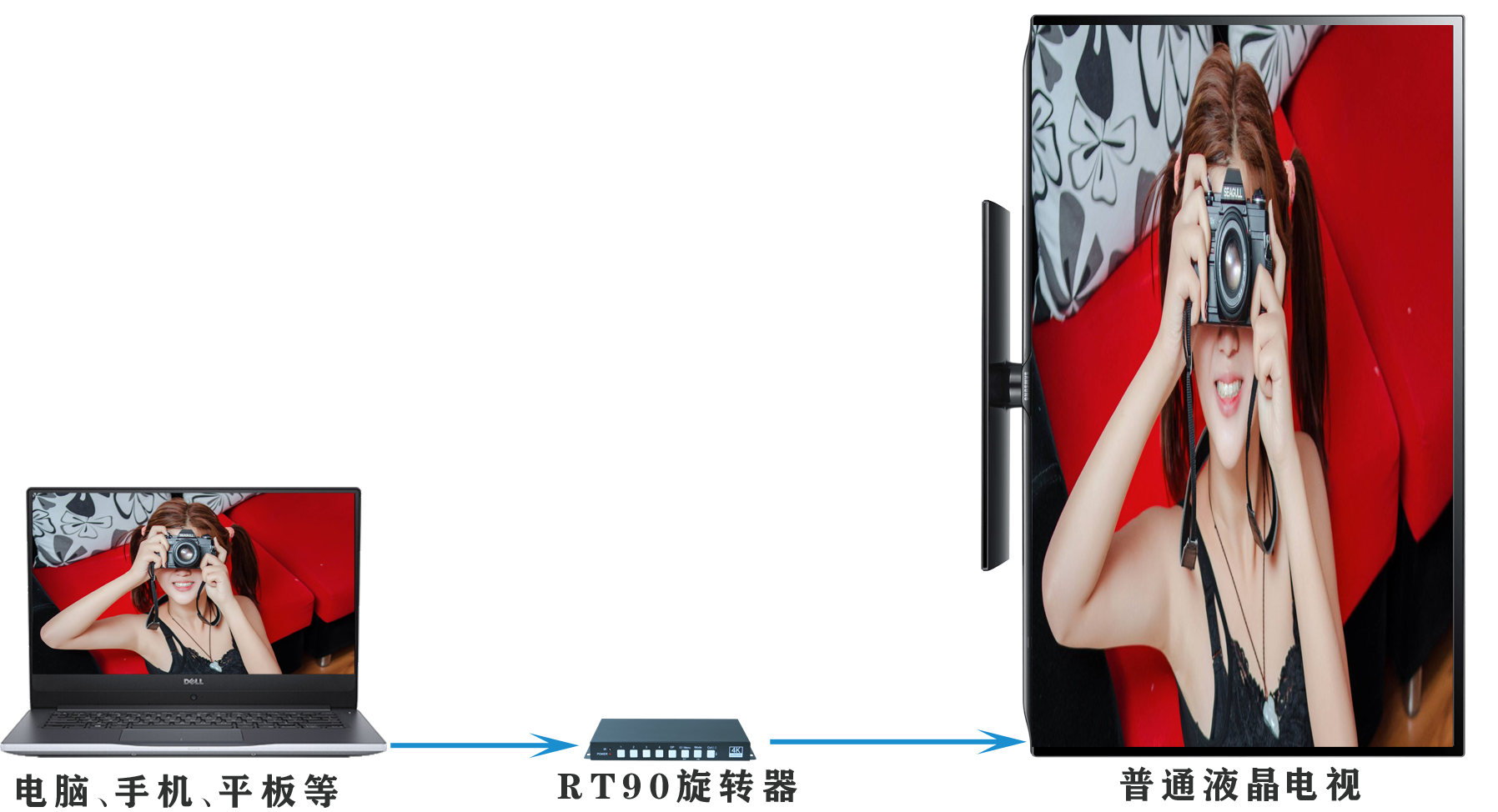

     TK-RT90支持将输入图像直接旋转至竖屏方向进行显示，旋转过程中不对图像进行任何截取或缩放处理，确保原始画面完整呈现。

该功能特别适用于竖屏液晶拼接项目，可实现单屏或多屏拼接系统中的精准图像旋转与显示，提升整体显示效果和系统稳定性。

5、自定义截图

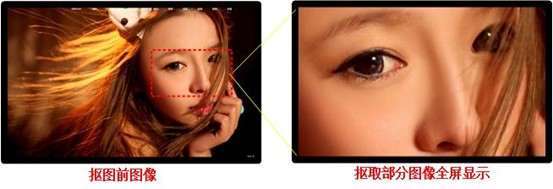

   TK-RT90支持通过遥控器操作，在图像旋转前或旋转后，截取输入信号的任意区域，并将选定区域全屏显示至电视机或其他显示设备。

无论在横屏还是竖屏模式下，均可灵活选择截图范围，且显示过程保持图像清晰、比例自然。

图像缩放功能

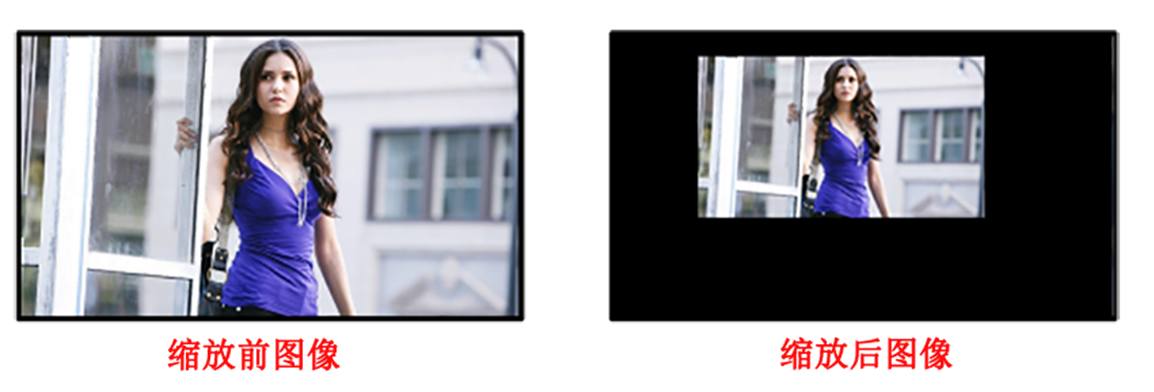

     TK-RT90支持对输入信号的显示区域进行坐标（位置）和大小（尺寸）设置，用户可灵活调整图像至任意位置及任意缩放比例。

该功能广泛应用于LED显示系统中，便于配合发送卡进行画面布局与调整。

镜像功能

     1、左、右镜像功能

     TK-RT90支持通过设置实现图像左右镜像显示，图像内容左右颠倒，但不会进行上下翻转。

   2、上、下镜像功能

   TK-RT90支持通过设置实现图像上下颠倒显示，而不进行左右翻转，完成上下镜像处理。

信号切换和格式转换功能

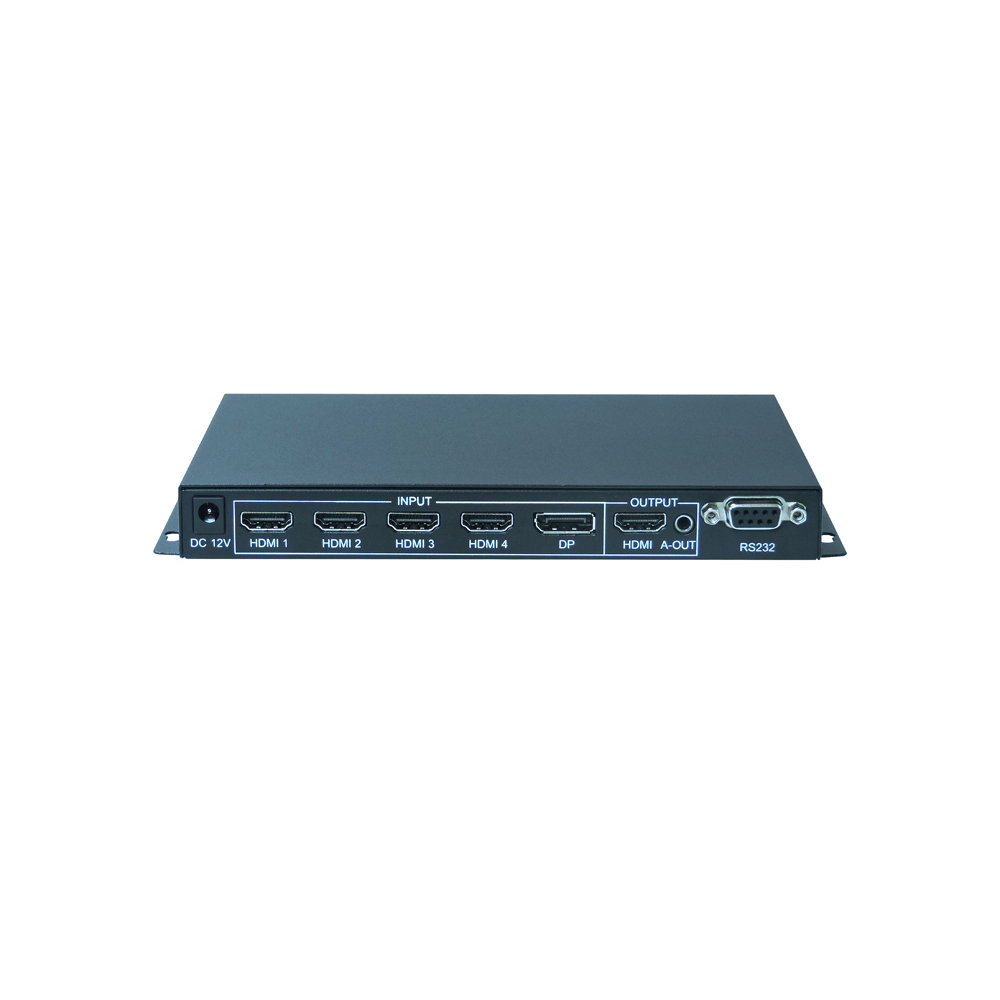

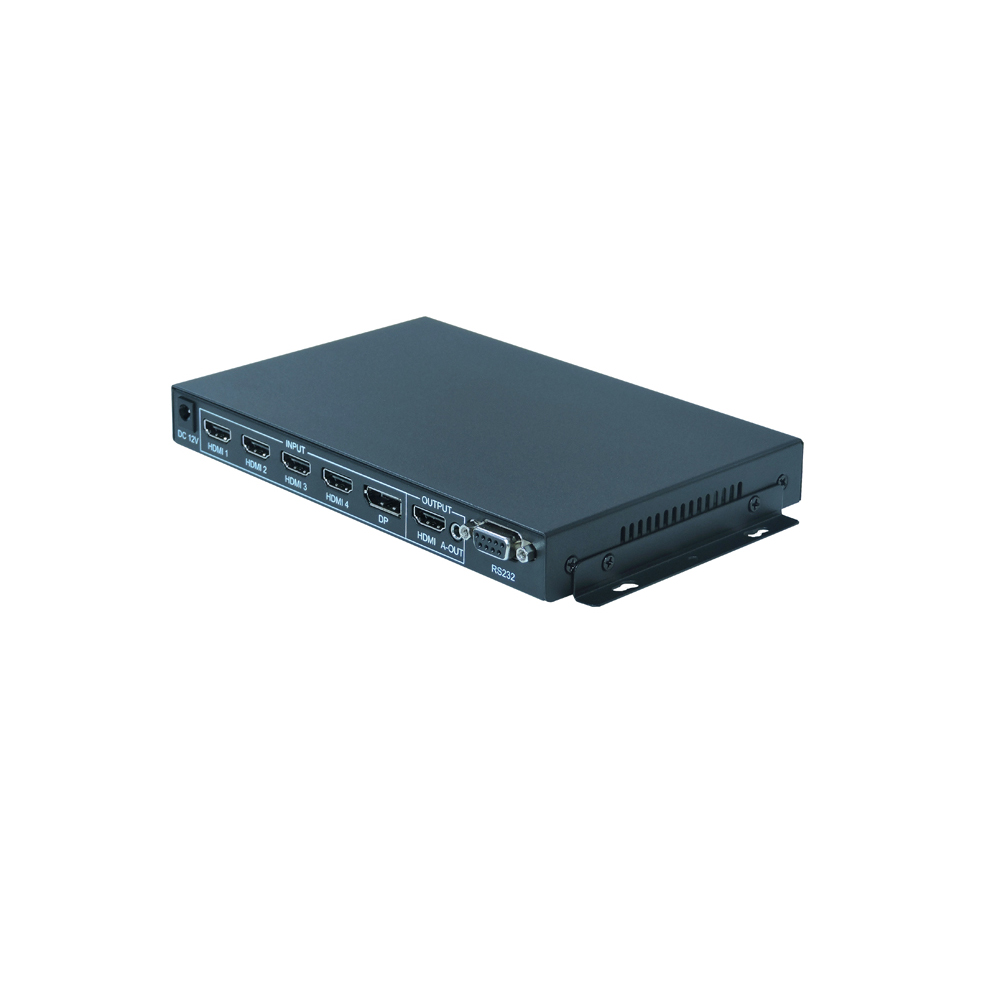

    TK-RT90支持多种输入接口，包括：

      ü   2个HDMI 2.0接口

      ü   2个HDMI 1.4接口

      ü   1个DP 1.2接口

   其最高支持的输入分辨率可达 4K@60Hz，并且向下兼容低分辨率信号。

   在输出方面，TK-RT90支持以下多种分辨率：

       ü   3840×2160@60Hz

      ü   3840×2160@30Hz

      ü   3840×1080@60Hz

      ü   2560×1440@60Hz

      ü   1920×1080@60Hz

      ü   1280×720@60Hz

   同时，TK-RT90支持信号切换功能，可以在5个输入信号源之间进行切换显示，且将不同分辨率和刷新率的信号统一转换为选定的输出分辨率。

   该设备具有倍线切换功能，能够将低分辨率信号转换为高分辨率输出，也能将高分辨率信号转换为低分辨率，满足各种显示需求。

   此外，TK-RT90具备自动识别与自动切换信号源的功能，确保在无信号插入时，系统能够自动识别并切换到正确的信号源。

独立音频输出

    支持1路3.5mm独立音频输出，可连接音响或者功放。

控制方式

   遥控器：通过遥控器进行远程操作，方便灵活。

   机箱按键：通过机箱上的按键进行操作，支持一键切换输入信号源、旋转角度、截图模式等功能。

   串口代码：通过串口代码进行外部控制，使用与集成系统的自动化操作。

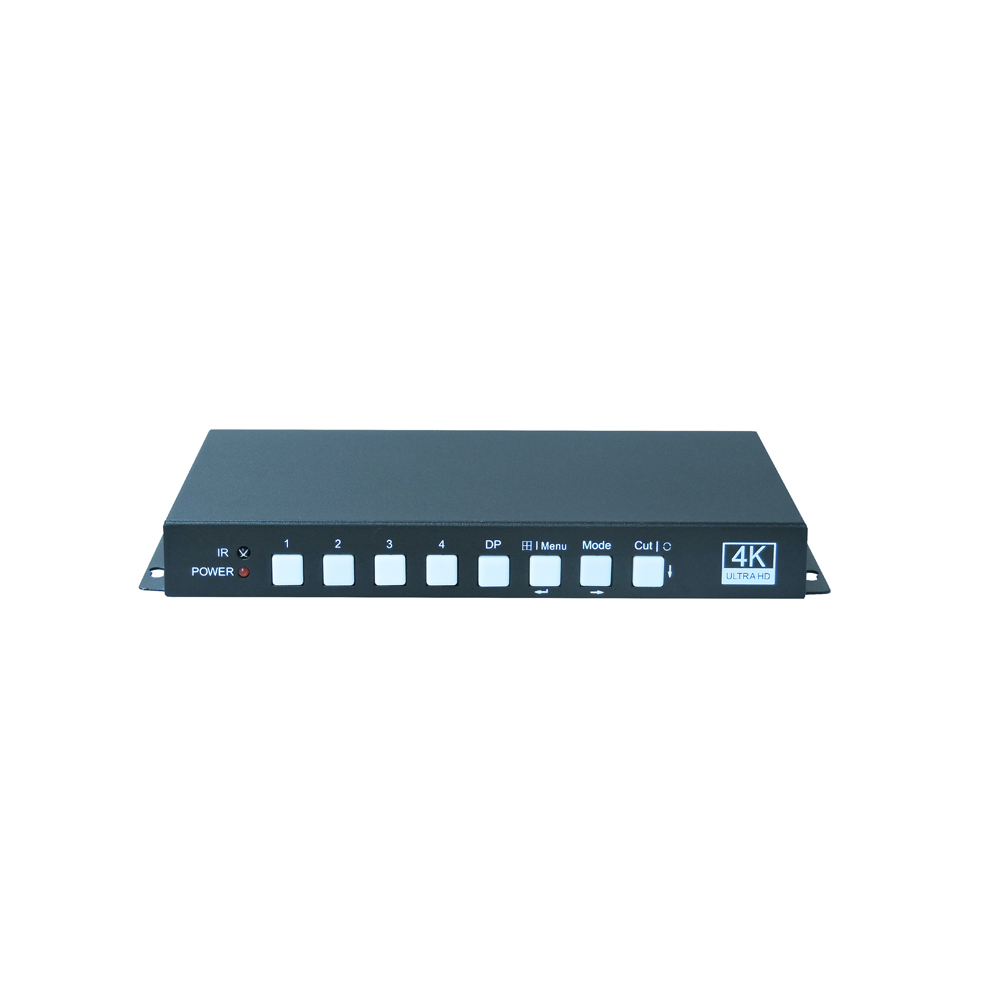

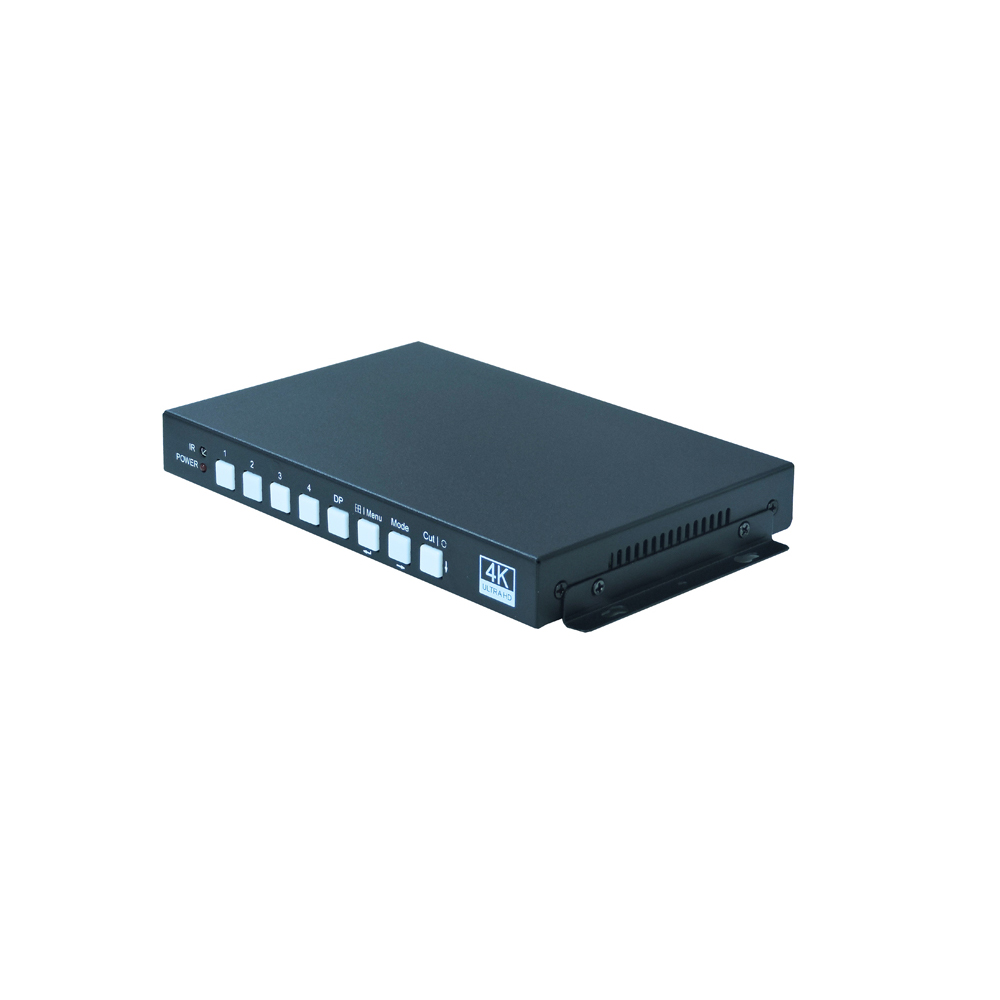

带灯按键

    TK-RT90配备了带灯按键，能够直观显示当前所选信源通道。每个按键的灯光状态对应不同的信号源通道，用户通过按键的亮灯情况，

能快速确认当前的信号输入状态，提升操作的便捷性和可视性。
